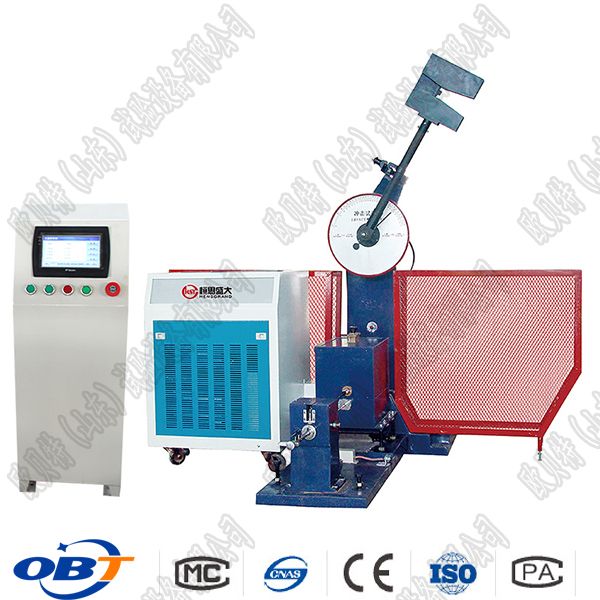

JBS-300Z-500Z数显全自动冲击试验机 产品特点
? 试验机主机
u 试验机主机为单支承柱式结构,悬臂式挂摆方式,摆锤锤体U型;
u 冲击刀采用螺钉安装固定,更换简单方便;
u 试样简支梁式支承;
u 主机装有安全防护销装置及安全防护网。
JBS-300Z-500Z数显全自动冲击试验机 产品技术参数
产品型号 |
JBS-300B |
控制方式 |
单片机控制 |
冲击能量 |
300J 150J |
小读数值 |
1J |
冲击速度 |
5.2m/s |
摆锤预扬角 |
150° |
角度准确度 |
±0.1° |
试样支座跨距 |
40mm |
支座钳口圆角 |
R1.0~1.5mm |
冲击刀刃圆角 |
R2.0~2.5mm(R8mm) |
冲击刀刃厚度 |
16mm |
摆锤中心至冲击点距离 |
750mm |
标准试样尺寸 |
10×10(7.5或5)×55mm |
冲击摆锤配置 |
150J/300J各一个 |
主机外形尺寸 |
2124×600×1340mm |
整机重量 |
450 |
供电电源 |
三相四线制50Hz /380V |
JBS-300Z-500Z数显全自动冲击试验机 产品标准配置
? 标准主机
u 半自动冲击试验机主机1台:
u 操作仪表固定架1台;
u 冲击摆锤2个;
u 内六角扳手S=12(扳钳口座压板螺钉)1件;
u 支座调校器1支;
u 试样对中器1支;
u 拆卸器(换摆用)1件;
u 地脚螺钉4个;
u 冲击试验防护网1套;
u 测控系统一套:
u 液晶显示操作仪表1台;
u 高精度光电编码器1支。
